Construction Quality Management
시공품질 및 안전관리
전담 품질관리원의 현장 상주와 재하시험 결과 분석을 통해 말뚝기초의 시공품질과 안정성을 검토합니다.
On-Site Supervision
품질관리원 현장 상주 관리 시스템
전담 품질관리원이 현장에 상주하여 모든 말뚝의 제원과 시공 과정을 관리합니다. 천공 시간, 시멘트 밀크 주입량, 최종관입량, 케이싱 근입, 슬라임 제거, 콘크리트 타설을 확인하고 체크리스트 및 사진대장으로 기록·관리합니다.
현장 상주주요 공정 전수 입회 확인
시공 기록일일 시공보고 및 데이터화
▲ 현장 정재하 · 동재하 · 양방향 재하시험 참관 및 시공 과정 정밀 계측
PHC 말뚝
PHC 말뚝 시공품질 관리 기준
- 1. 말뚝 제원 확인 : 직경(Φ), 두께, 길이, 균열 및 외관 상태 전수 검사
- 2. 지반 천공 공정 : 천공 심도 확인, 굴착 시간 측정, 지층 변화 확인
- 3. 시멘트 밀크 그라우팅 : 배합비, 주입 시간, 주입 압력 및 주입량 체크
- 4. 말뚝 근입 및 최종경타 : 계획 심도 근입, 관입량 및 리바운드량, 항타 횟수
- 5. 용접 이음 품질 : 용접봉 규격, 이음부 개선 가공, 용접 비드 두께 사진 관리
현장타설말뚝
PRD / Barrette 시공품질 관리 기준
- 1. 천공 및 케이싱 관리 : 천공 장비 직경, 천공 심도, 케이싱 근입 길이 및 수직도
- 2. 공저 슬라임 제거 : 선단 지지력 확보를 위한 바닥 침전물(슬라임) 처리 확인
- 3. 철근망 조립 및 근입 : 배근 간격, 연결부 겹침 이음 길이, 스페이서 확인
- 4. 콘크리트 타설 관리 : 트레미관 삽입 깊이, 타설 연속성, 슬럼프 및 타설량 기록
Load Test Verification
현장 3대 재하시험 참관 및 거동 분석
정재하시험, 동재하시험 및 Restrike(재항타), 양방향재하시험에 참관하고, 선단지지력과 주면마찰력을 분석하여 말뚝기초의 안정성을 검증합니다.
01
정재하시험 (Static Load Test)
압축 정재하시험 전 과정 입회 및 하중 단계별 침하량 정밀 계측을 통해 허용지지력 및 항복지지력을 산정합니다.
Davisson 판정 및 허용침하량 검토
02
동재하시험 (Dynamic Load Test)
EOID(초기항타) 및 Restrike(재항타) 시험을 통해 지반의 시간경과효과(Set-up Effect)와 구조적 건전성을 평가합니다.
CAPWAP 파동방정식 해석 및 응력 평가
03
양방향재하시험 (Bi-directional Test)
대구경 말뚝 및 고하중 기초의 선단지지력과 주면마찰력을 독립적으로 동시 측정하여 수치해석 모델을 최종 검증합니다.
말뚝 내부 셀 상하향 변위 계측

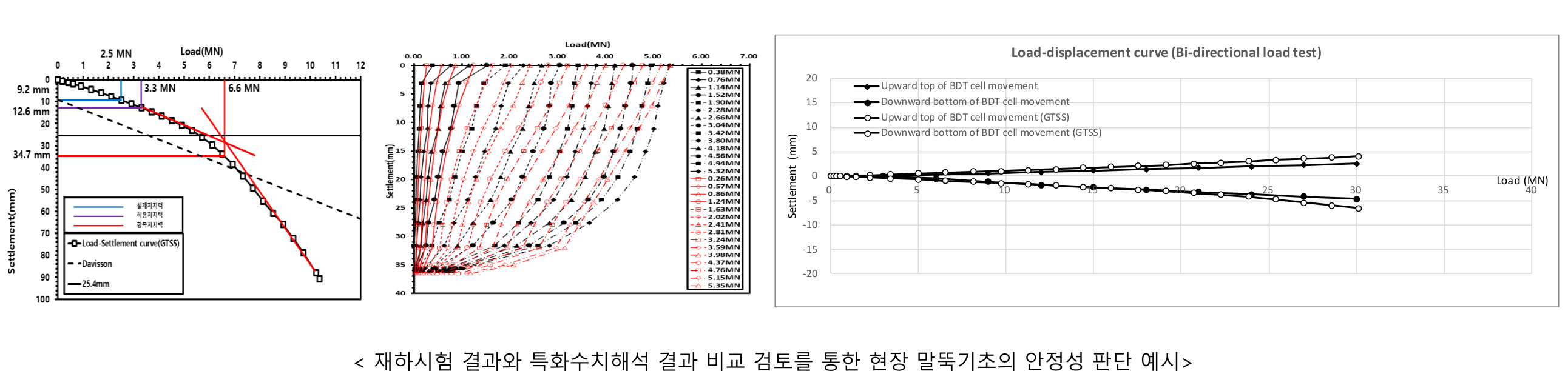

재하시험 결과와 특화수치해석 결과 비교 검토 예시
▲ 실제 현장 재하시험 계측값과 GTSS 특화수치해석 모델의 거동 유사성을 비교하여 지반-구조 안정성을 최종 판단합니다.
